Водосточная система и элементы водоотведения

Водосточная система — это конструкция, обеспечивает сбор атмосферных осадков и талой воды с крыш, обеспечивая защиту фундамента и стен здания от разрушительного воздействия влаги.

Виды водосточной системы

Водосточная система - это сложная конструкция, состоящая из желобов, труб, воронок, колен, разных форм и размеров, но именно вид желоба и определяет вид водоотвода. Различают круглые, квадратные (прямоугольные), пятигранные желоба.

Желоба прямоугольной формы отличаются большей эффективностью, в силу своей геометрической формы обладают способностью пропускать больше воды и талого льда. Монтаж таких желобов проходит немного сложнее, с использованием заклепок и герметиков.

Плюс желобов с прямоугольным сечением в том, что с их помощью можно преодолеть сложные участки, такие как неправильные углы, разные выступы.

Ключевая задача водоотвода это защита стен и фундамента от влаги. Если не защитить объект водосточной системой, то дождевая вода, и тем более затяжные ливни, стекая с крыш, будут поступать вниз по стенам к фундаменту. С каждым разом все больше и больше пропитывая фундамент и стены, вода сделает их хрупкими, что приведет к началу разрушения здания.

В этом случае, внешние организованные водосточные системы решат все эти вопросы. Вода через водоотвод, спускаясь вниз, попадает в дождевую (ливневую) канализацию, которая отводит воду подальше от фундамента объекта. Кроме того, поверхность территории не будет заполнена лужами.

В последнее время встречается множество объектов в современном стиле с плоскими крышами. В таких случаях можно рассмотреть внутренние организованные водостоки. Отсутствие навесных желобов, труб придает зданию более эстетичный вид.

Водостоки и система водоотведения из листового металла

Материалы для изготовления водоотвода

Водосточные системы производятся из разных материалов, но они должны быть очень прочными. Самые дорогостоящие это медные. Кроме своего красивого вида, этот материал сам по себе очень прочный, устойчив к коррозии, к атмосферным осадкам, ультрафиолетовым лучам, не требует дополнительного защитного слоя, срок службы очень длительный (более 100 лет). Однако такая конструкция водоотвода из меди сложна в монтаже, подходит не ко всем видам кровли и очень тяжелая по весу, что создает дополнительную нагрузку на фасад, фундамент и кровлю здания.

Очень популярны пластиковые (ПВХ) водосточные системы. Кроме своей доступной цены обладают рядом хороших характеристик, например, легким весом — отсутствие дополнительной нагрузки на стены, фундамент, кровлю. Очень прочный материал, устойчив к повреждениям, ультрафиолетовым лучам (не выцветает на солнце длительное время), срок службы 50 лет.

Большой минус водостока из пластика в том, что материал не устойчив к перепадам температур, что очень свойственно для нашего региона. При повышении температуры пластик расширяется, при понижении, соответственно, сужается, при этом выходят из строя резиновые уплотнители-прокладки, после чего начинают возникать протечки.

Самым идеальным материалом для водосточных систем является металл.

Конструкция водоотвода производят из тонколистовой горячеоцинкованной стали, покрывается защитным полимерным покрытием. Данный вид материала обладает высокой прочностью и надежностью, если принять во внимание сколько за год приходится «ударов» по водосточной системе в виде ливней, талых кусков льда, ультрафиолетовые лучи, резкие перепады температуры, то стальные водостоки с достоинством проходят эти испытания. К тому же, водоотвод из оцинкованной стали подходит для любого кровельного покрытия. Срок службы конструкций из этого материала более 50 лет.

Составные части и элементы системы водоотведения

Рассмотрим подробнее из чего состоит водосточная система. Мы уже говорили о том, что это сложный организм, состоящий из таких частей как желоб, трубы, кронштейны, воронки, колена.

Желоба

Круглые, квадратные (прямоугольные), пятигранные сечения желоба. Симметричные желоба называют универсальными, что позволяет легко их комплектовать, позволяют упростить расчет проекта водостока. Отличаются так же по виду крепления с кронштейном. Проще и быстрее собирается система желобов с замками-креплениями, при повороте они защелкиваются, без дополнительных деталей крепления. Это значительно облегчает ремонт, замену отдельной части водоотвода.

Трубы

Трубы изготовляют с круглым и прямоугольным сечением. Функциональность водоотвода не зависит от вида сечения. Скорее, выбор проходит по дизайну внешнего вида фасада.

Кронштейны

Кронштейны производят функцию крепления желоба к крыше. Кронштейн и желоб должны быть одинаковой формы. Это очень важный элемент системы водостока. От качества монтажа кронштейнов зависит долгосрочность эксплуатации всей установленной водосточной системы.

Воронки

Водосборная воронка обеспечивает сбор воды из желоба в водосточную трубу. Бывает круглой и квадратной формы, устанавливается в соответствии с выбранным сечением трубы.

Колена

Это соединительный элемент между трубой и воронкой. Воронка похожа изогнутую трубу. Используется в случаях поворота конструкции.

Системы водоотвода и элементы водоотведения

Водосточная система — это сложная необходимая конструкция для каждого объекта, которая решает многие вопросы по ликвидации растекающейся воды во время дождей и продлевает «жизнь» фундаменту и фасаду здания.

Закажите водосточную систему в ТПК «ЮКОН»

Менеджеры ТПК «ЮКОН» исходя из размеров Вашей кровли определят формат водосточной системы и подберут необходимое количество элементов и комплектующих. Приобретая водосточную систему и водостоки ТПК «ЮКОН», Вы обеспечите защиту фундамента своего дома от разрушительного влияния воды и снега. Нашу продукцию уже оценили по достоинству многие покупатели.

Элементы систем водоотведения ООО ТПК «ЮКОН»

Элементы системы

Размер (мм)

Описание элемента водосточной системы

Цена, с НДС
оцинкованные

Цена, с НДС
окрашенные

Жёлоб квадратный L=2.5м

90 х 35 х 90 мм

Желоб квадратный - элемент водостока, предназначенный для сбора дождевой воды и служит компенсатором перелива воды. Со­единение желоба с угловыми элементами, а текже между собой осуществляется внахлест.

285 руб./шт 380 руб./шт

Жёлоб круглый L=1.25м / L=2м

Ø = 140 мм

Желоб круглый - элемент водосточной системы предназначен для сбора дождевой воды и служит компенсатором перелива воды. Со­единение элемента с угловыми элементами, а также между собой осуществляется внахлест.

155/230 руб./шт 205/320 руб./шт

Жёлоб пятигранный L=2.5м

Грань = 50 мм

Желоб пятигранный - элемент водосточной системы предназначен для сбора дождевой воды и служит компенсатором перелива воды. Со­единение фрагментов желоба с угловыми элементами и между собой осуществляется внахлест.

320 руб./шт 445 руб./шт

Воронка круглая

Ø = 100 мм

Воронка круглая - элемент водостока, крепится непосредственно к колену трубы. Предназначается для сбора и отвода воды из желоба в водосточную трубу.





290 руб./шт 390 руб./шт

Ø = 120 мм

320 руб./шт 475 руб./шт

Ø = 150мм

450 руб./шт 605 руб./шт

Колено круглое, отвод

Ø = 100 мм

Колено трубы водосточной - элемент водосточной системы предназначен для изменения направления движения воды при переходе из желоба в трубу водосточную, а также при изменении направления трубы водосточной. Устанавливается в любой части водостока. Позволяет повторить сложный контур карнизной системы и выступающих элементов фасада. Отвод предназначен для отвода потока воды от фундамента здания.

180 руб./шт 230 руб./шт

Ø = 120 мм

245 руб./шт 300 руб./шт

Ø = 150 мм

280 руб./шт 340 руб./шт

Труба круглая L=1.25м

Ø = 100 мм

Труба круглая - элемент водо­сточной системы предназначен для отвода воды на землю из желоба через воронку, также выполняет функцию трубы со­единительной.

220 руб./шт 305 руб./шт

Ø = 120 мм

250 руб./шт 345 руб./шт

Ø = 150 мм

295 руб./шт 410 руб./шт

Воронка квадратная

100 х 100 мм

Воронка квадратная - элемент водостока, крепится непосредственно к колену трубы. Предназначен для сбора и отвода воды из желоба в трубу водосточную.

360 руб./шт 455 руб./шт

120 х 120 мм

400 руб./шт 510 руб./шт

150 х 150 мм

435 руб./шт 560 руб./шт

Колено квадратное, отвод

100 х 100 мм



280 руб./шт 350 руб./шт

120 х 120 мм

310 руб./шт 400 руб./шт

150 х 150 мм

335 руб./шт 465 руб./шт

Труба квадратная L=1.25м

100 х 100 мм

Труба квадратная - элемент водо­сточной системы предназначен для отвода воды на землю из желоба через воронку, также выполняет функцию трубы со­единительной.



275 руб./шт 380 руб./шт

120 х 120 мм

320 руб./шт 440 руб./шт

150 х 150 мм

380 руб./шт 530 руб./шт

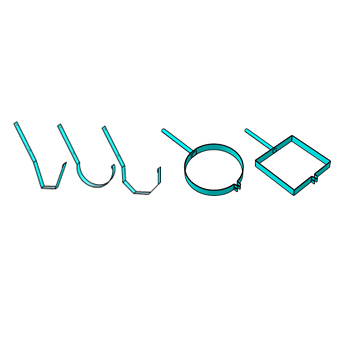

Кронштейн крепления жёлоба, трубы

Кронштейн крепления трубы - элемент водосточной системы предназначен для крепления трубы водосточ­ной к деревянному/кирпичному/каменному фасаду с разными видами отделки. Рекомендуется располагать в верх­нем и нижнем уровнях фасада и на стыках элементов водосточного стояка.

Кронштейн крепления желоба - элемент водосточной системы предназначен для крепле­ния желоба.



- 100 руб./шт

Заглушка жёлоба

Заглушка желоба универсальная - элемент водосточной системы, который устанавли­вается на торцах желоба.

65 руб./шт 80 руб./шт

ПРАЙС ДЕЙСТВУЕТ С 21.05.2018
